SKYLAB基于MTK方案研发推出的无线路由AP/Router WiFi模块支持AP/Bridge/Repeater/Gateway/AP Client/3G/4G Router模式，可做无线路由，无线中继，视频传输，网关等应用。在测试这些性能之前，需要进行网页配置，本篇SKYLAB小编就来带大家了解一下无线路由AP/Router WiFi模块SKW92/SKW77/SKW78的网页配置说明。PS：鉴于SKW92/SKW77/SKW78都是基于MTK平台的，因此网页配置说明可以通用，部分特殊应用可戳SKYLAB网站客服提供对应型号的网页配置说明。


以SKW77为例，在SKW77规格书找到模块系统框图、PIN脚图及各个PIN脚的描述定义；之后，熟悉一下EVB测试板的布局及功能，并将 SKW77装在 SKW77_EVB 板上，如下图；

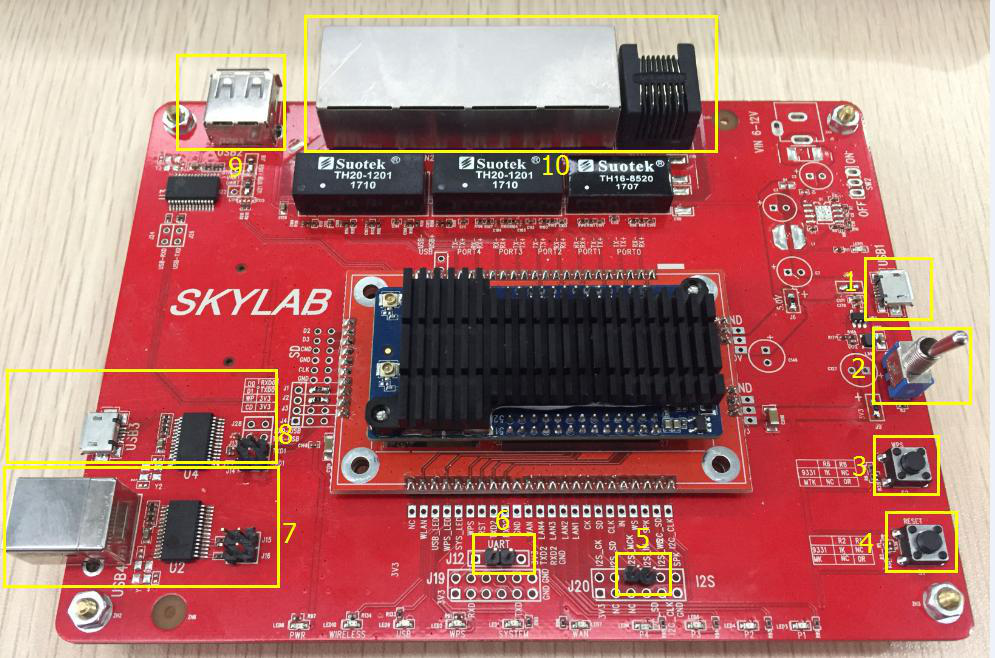

EVB测试板的布局及功能：

1、MicroUSB 电源插座。外部电源供电要求：5V，2A。

2、SKW77 模块电源开关。

3、WPS 功能键。（长按 8 秒，恢复出厂设置）

4、RESET 键。

5、UART Serial Data

6、UART for Debug

7、USB 转 UART(默认为 UART for Debug)

8 、USB 转 UART（可飞线到 5 作为 UART Serial Data 调试口）

9、USB 接口。可外接 U 盘，摄像头。

10、网络接口。从右往左数，网口设置有以下两种排列：WAN 口，LAN 口，LAN 口（剩余的两口没有接线，是兼容设计）

注意事项：（1）外部电源电压不能超过 5.3V。

页面登录：

1、有线登陆

1）用网线连接 SKW77 的网络接口（WAN 口和 LAN 口均可），另一头接入 PC 端的网口；

2）IP 地址设置为自动获得即可；

3）打开浏览器，输入 10.10.10.254；

4）输入用户名 admin 密码 admin，即可登陆设置界面；

2、无线登陆

1）打开 pc 机无线网络，点击“查看可有的无线网络”。

2）在无线网络列表里面选择名为 MT7620_AP（此无线 SSID 也有可能是其他名称）的 SSID 网络；

3）连接之后，在浏览器中输入 10.10.10.254 打开即可；

4）输入用户名 admin 密码 admin 即可进入设置界面。

运作模式设置：

登陆页面之后，可以对WiFi模块SKW77的运作模式（工作模式）进行设置，可以设置为Gateway 模式、AP Client 模式等基本操作，具体的操作方式如下：

1．  Gateway 模式:

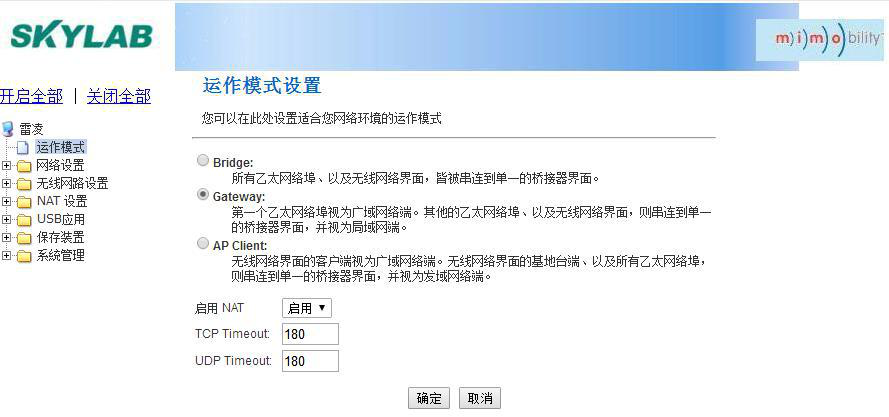

1）在模式设置中选择 Gateway，然后点击确定；

2）网络设置中选取“广域网络”；

3）“广域连接模式”中选取连接至广域网络的方式有 ADSL、L2TP、PPTP、3G几种方式，在此重点介绍一下 3G 模式；

通过 3G 网卡连接外网：

SKW77 模块支持 3G 路由上网功能，将 3G 网卡插入模块的 3G 接口，在页面设置完成即可连接广域网；

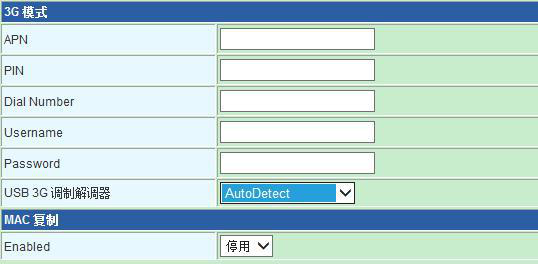

在上述表中填入运营商提供的相应 APN、PIN、Dial Number 等，另外 USB 3G 网卡支持的型号如下所示，暂时只支持以下型号，若有其他型号需要支持，请联系我司提供技术支持；

4）无线网络设置

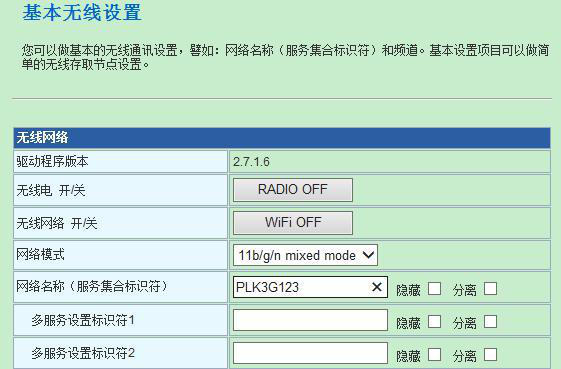

无线网络设置中选择“基本设置”；

在右边具体设置中选择设置网络模式、网络名称（SSID）；

然后单击“确定”即可完成 Gateway 配置。

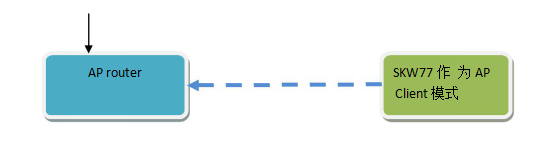

2．  AP Client 模式

1）首先设置 AP router 和 SKW77 的 IP 地址。

1 假设外部 AP router 使用默认的 IP 地址，如 192.168.1.1；

2 SKW77 使用自己设置的一个 IP 段，如 192.168.2.254；

3 为了防止 AP router 跟 SKW77 的 IP 段一样造成冲突。同时还可以用来验证一点，就是 AP Client 模式下，终端设备的 IP 地址，是由哪个路由器来分配 IP 地址的。

2）设置为 AP Client 模式

3）设置 AP Client 连接到广域网

4）无线基本设置

注意：AP Router 和 AP client 要设置为相同信道。

5）设置密码及加密方式

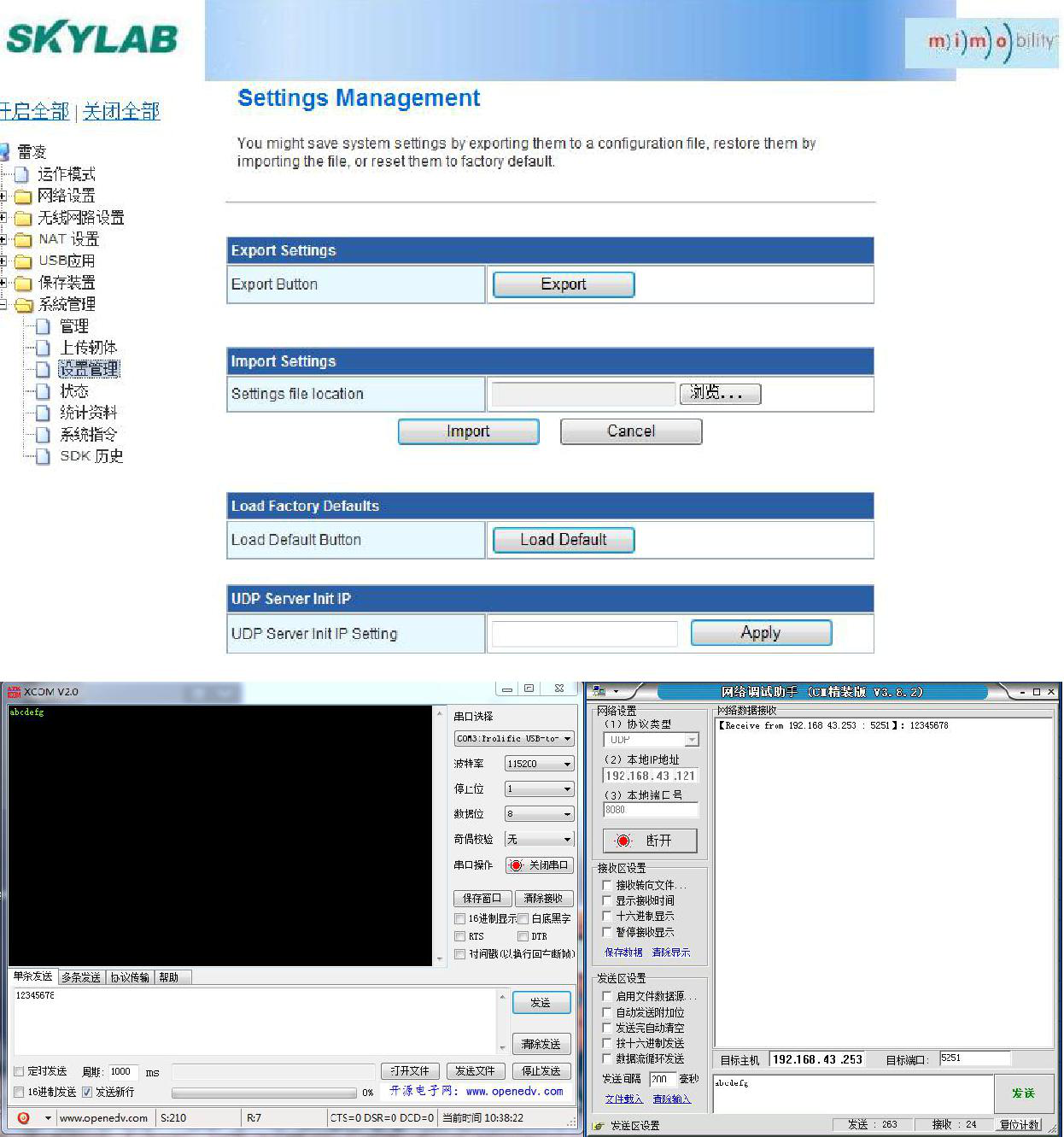

在 UDP Server Init IP 中填入目标的 IP 地址。默认端口号为 3333（或者 5251）

以上即SKYLAB WiFi模块SKW92/SKW77/SKW78的网页配置说明。SKW92A、SKW92B、SKW77、SKW78均已批量供货，货源充足，支持申请模块及Demo板测试，我们有完整推广资料及专业技术支持，可协助完成无线路由、无线中继、视频传输等方案设计及WiFi模块选型测试。详询网站（www.zeroplusplus.com）右侧客服QQ或直拨0755-83408210。
