在物联网智能家居、智能照明、智能楼宇、智慧工厂、智能制造等领域的数据透传、智能控制应用中，支持UART串口通信的低功耗WiFi+蓝牙组合模块应用极为广泛，SKYLAB基于国产芯片推出的支持串口透传、小尺寸、低功耗、高性能和高性价比的串口WiFi+蓝牙组合模块LCS2028。本篇是SKYLAB小编整理的LCS2028使用指导之LCS2028与服务器的数据收发功能，希望能够帮助新手工程师更快的完成LCS2028模块性能测试。

LCS2028接线

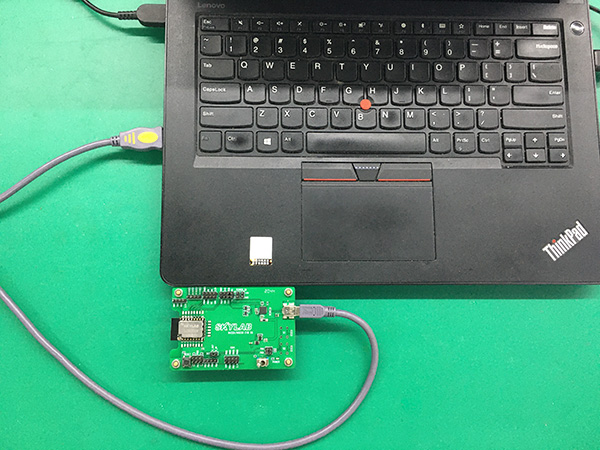

1、首先通过USB-TTL串口线将焊接好LCS2028模块的开发板连接至电脑。

2、打开串口调试助手，选择正确的端口号与串口波特率。

3、通过串口调试助手发送以下指令对WiFi+蓝牙组合模块工作是否正常以及配置模块LCS2028。

LCS2028使用指导

1、通过AT指令查询LCS2028工作状态

AT+CWMODE?（0：未开启，1：Station模式，2：SoftAP模式） ，

            AT+CWMODE?

      返回

            +CWMODE:0

            OK

2、开启路由器

    路由器SSID名为：ZZZ，Password为12345678。

3、连接命名为ZZZ的路由器

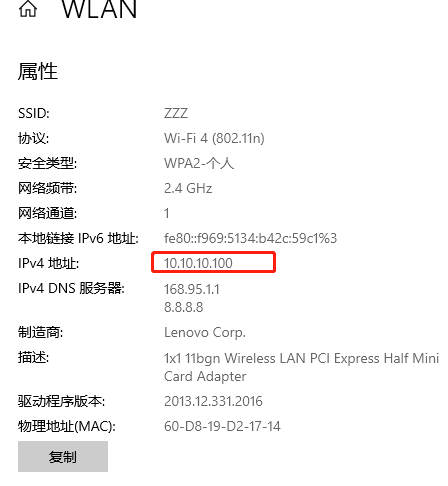

    电脑连接上ZZZ的无线热点，会分配到一个IP地址：10.10.10.100。

4、构建一个TCP Server

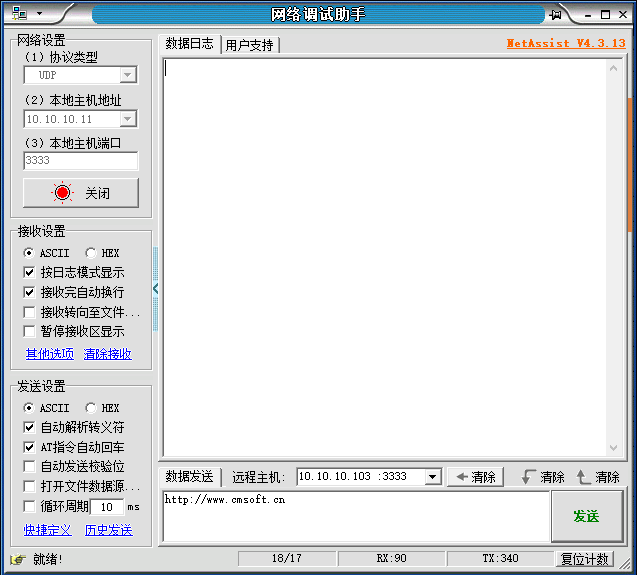

    开启网络调试助手，构建一个TCP Server，输入10.10.10.100，自定义端口号：3344。

5、模块连接路由器热点

    LCS2028模块连接路由器热点：

        AT+CWJAP=<ssid>,<pwd>

        AT+CWJAP="ZZZ","12345678"

    返回

        OK

        WIFI CONNECTING

        WIFI CONNECTED

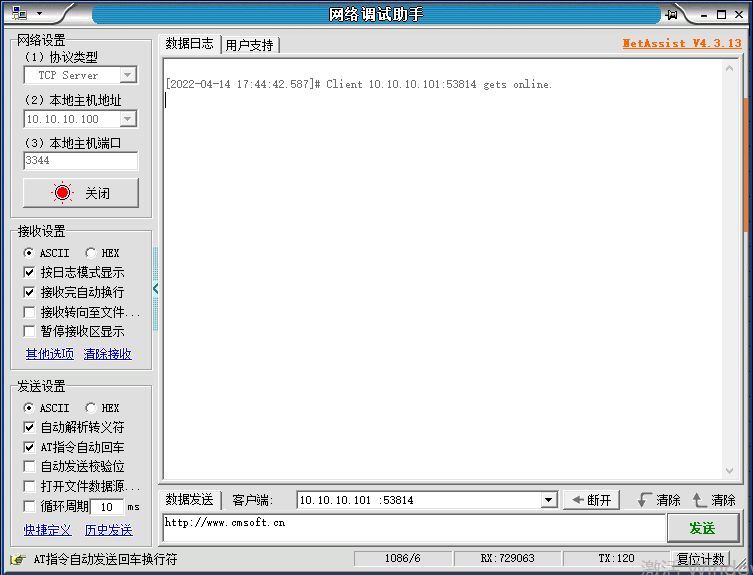

6、建立TCP Client连接

    AT+ATCPC=<IP>,<PORT>

    AT+ATCPC="10.10.10.100",3344

返回

    1,CONNECT

7、设置单透传模式

    AT+CIPMODE=<1>,<TypeID>,<LEN>

    AT+CIPMODE=1,1,1023

返回

    OK

8、发送数据测试

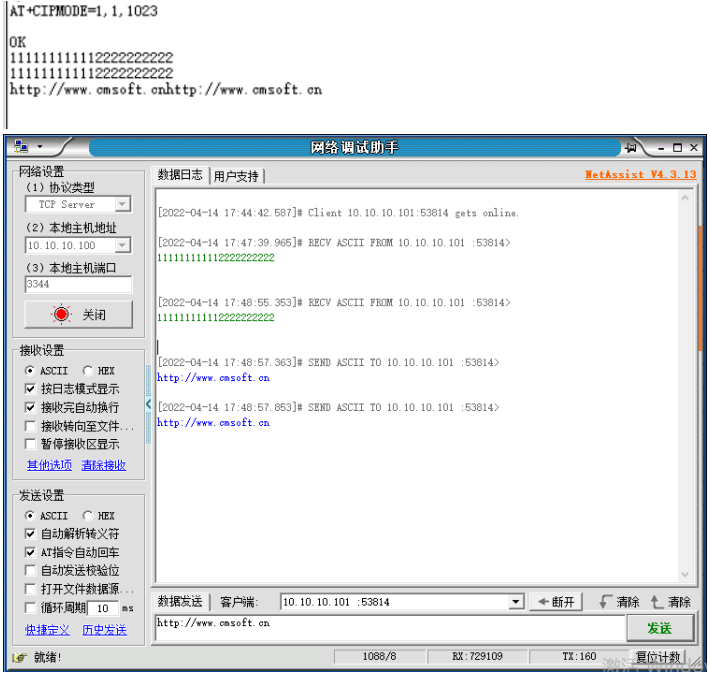

设置单透传模式之后，就可以发送数据测试，服务器与LCS2028模块之间可以收发到数据。如下图所示：

9、退出透传模式

    要想退出透传模式，发送++++++即可退出返回普通AT指令模式

    ++++++

返回

    quit dut mode

10、关闭TCP Client连接

    AT+DTCPC

    AT+DTCPC

返回

    OK

经过上述步骤就可以实现LCS2028模块与服务器的数据收发功能。这是简单的单透传模式应用。更多LCS2028的配置详见LCS2028 AT指令集。指路SKYLAB官网LCS2028(http://www.zeroplusplus.com/productview-211-lcs2028.html)产品页的资料下载。
